윈드칼럼(Wind Column)





개요

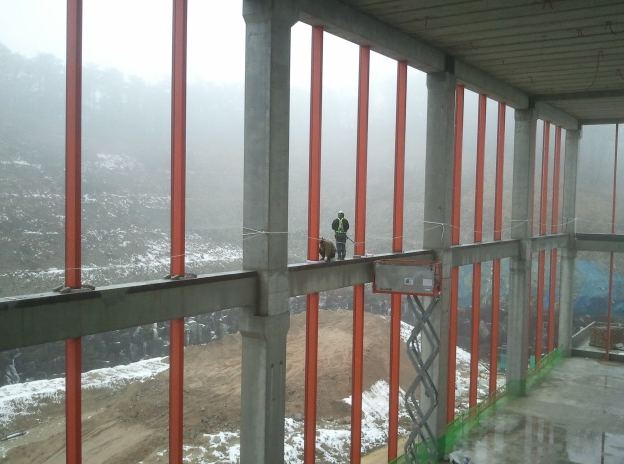

 1. 벽체에 횡판넬을 설치할 때 메인칼럼 사이에 2m내외로 세우는 2차 부재. 샛기둥이라고도 함

 2. 2차부재*란 주 구조부재가 아닌 윈드칼럼(WC), 퍼린, 거스, 지붕브레이스, 벽브레이스, 전단벽 등을 말함

   *1차 구조부재(주 구조부재) : 슬래브, 보, 기둥, 기초 / 2차 부재 : 주 구조부재가 아닌 것(퍼린, 거스, 지붕브레이스 등)

 3. 마감재가 횡하중(풍하중)을 견딜 수 있도록 하는 역할

 4. 윈드칼럼의 상단을 지지할 수 있게 메인 프레임 사이에 설치함

 5. 수직하중을 전달하는 구조가 아니므로 기초를 설치하지 않아도 무방함



시공시 유의사항

고층건물에서 옥탑의 마감을 위해 윈드칼럼이 슬라브의 철골보에 연결되는 경우, 철골부재와 콘크리트간 이질재가 접합하므로 이에 맞는 방수 계획이 고려되어야 함.

일반적인 방수턱을 타설할 경우 풍하중에 의해 방수턱에 크랙이 발생, 물이 방수보호 콘크리트 층으로 침투하여 방수층에 피해를 입힐 수 있음.
