철골공사 데크플레이트의 균열발생 원인, 균열억제 대책, 균열폭에 따른 균열 보수방법





1. 개요

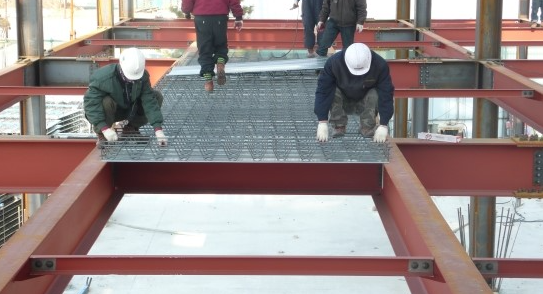

 1) 데크플레이트란 콘크리트바닥의 거푸집용으로 사용되는 것을 말하는데, 동바리와 거푸집의 사용이 불필요하여 시공이 용이하고 공기가 절감되는 특징이 있음

 2) 데크플레이트가 적용된 슬라브는 재래식 공법보다 균열이 발생하기 쉬운 구조임



2. 균열발생 원인

 1) 1방향 슬라브의 단순지지에 따른 초기처짐

 2) 콘크리트 타설시 작업 및 충격하중

 3) 적재하중에 의한 휨인장력과 건조수축에 의한 인장력

 4) 단면요철의 얇은 단면부 균열



3. 균열억제 대책

 1) 처짐방지 동바리 설치 : 초기 처짐 감소로 균열억제

 2) 데크플레이트 Camber를 계획하여 초기 처짐에 대응

 3) 철근 피복두께 유지 및 와이어매쉬 설치



4. 균열보수

 1) 바닥 마감 시공전, 타설 후 약 3개월 경과한 시점에서 균열보수 실시

 2) 균열폭 0.3mm 이상일 경우 V컷팅 후 에폭시수지 모르타르 충전

 3) 균열폭 0.3mm 미만일 경우 보수 불피요
