개요
1. 수직부재가 시간의 경과에 따라 수축하는 것을 기둥축소(Column Shortening)라 함
2. 건축물의 고층화, 비정형화 등으로 인해 기둥별로 받는 하중의 차이가 발생하고, 각각의 기둥간의 변위차가 발생하는 것을 부등축소(Differential Column Shortening)라 함
기둥축소(Column Shortening)의 발생원인
1. 탄성변형 : 수직부재가 받는 하중으로 인해 원래 길이보다 줄어드는 현상
2. 비탄성 변형
1) 크리프 변형 : 콘크리트가 지속적인 하중을 받을 때 시간의 경과에 따라 변형률이 증가하는 현상
2) 건조수축변형 : 콘크리트 내부의 물이 증발함에 따라 수화작용에서 생성된 시멘트 겔의 체적이 감소하며 수축
부등축소(Differential Column Shortening)의 발생원인
1. 기둥 구조가 상이한 경우 : 코어벽체에서 멀어질 수록 응력비가 높아 수축이 많이 일어남
2. 외부기둥과 내부기둥의 하중차 : 스팬이 일정하다고 가정했을때, 내부의 기둥이 분담하는 면적이 크므로 변형이 크게 늘어남
3. 이질재료의 기둥사용 : 철골부재의 경우 장기변형이 거의 없이 탄성변형만 발생하는데 반해 철근콘크리트부재는 크리프, 건조수축에 의한 수직변형이 크게 발생함
부등축소의 문제점
1. 슬래브의 불균형 처짐
2. 커튼월의 비틀림이 발생하여 부가응력 발생, 고정 화스너 탈락
3. 오배수관의 역구배
4. 칸막이 별과 문틀 등의 비틀림
5. 엘리베터 레일 등에 악영향
6. 슬래브나 보에 부가응력을 발생시킴
기둥의 부등축소 대책

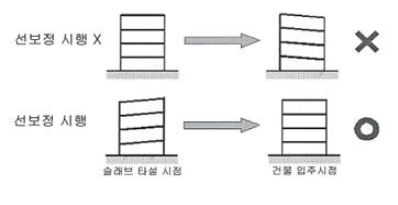

1. 기둥 축소량 보정 시공
2. 커튼월 유닛 시공여유 확보
3. 상부 슬래브와 칸박이변 사이 시공여유 확보
4. 수직방향 설비파이프 Expansion Joint 설치
5. 계측 및 레벨관리
