TS볼트(Torque Shear Bolt)

1. 개요

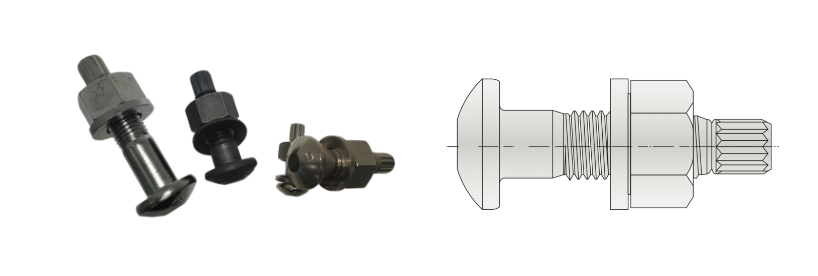

 1) TS볼트(토크-전단형 고장력 볼트)란 볼트 끝단부에 볼트의 직경이 줄어드는 노치(Notch)홈과 핀테일(Pintail)을 가진 볼트를 말함.

 2) TS볼트에 일정한 힘이 가해지면 노치(Notch) 홈이 끊이지며 핀테일이 파단, 볼트의 체결정도를 육안으로 확인 가능

 3) 기능공의 숙련도에 따라 시공편차가 많은 고장력 육각볼트의 한계를 해결



2. 시공

 1) 체결순서 : TS볼트 장력계에 끼워 1차 조임 → 마킹(금매김) → 본체결

 2) 너트와 와셔 조립 시 너트는 등급마크가 외측, 와셔는 내경의 면취부가 외측이 되도록 조립

 3) 체결

  가) 1차 조임 : 프리세트형 토크렌치를 사용하여 약 70% 토크값으로 조임

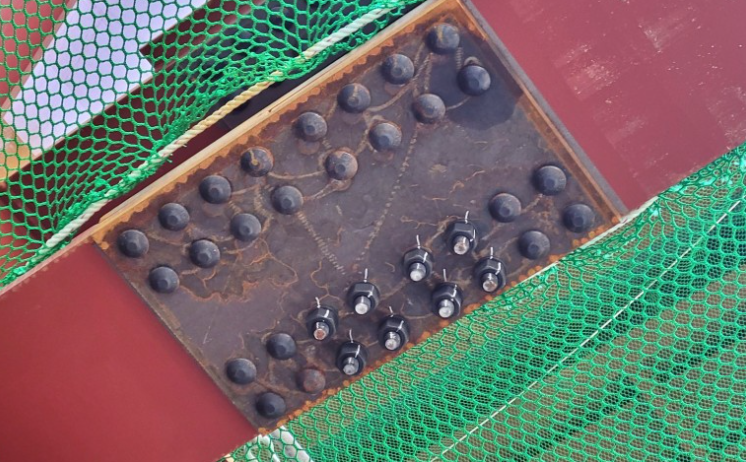

  나) 마킹 : 1차 조임 후 볼트, 너트 와셔 및 장력계의 판까지 마킹, 축회전의 유무 확인에 필요한 사항(축회전 발생시 축력감소)

  다) 본체결 : TS볼트 전용 전동렌치를 사용, 핀테일이 절단 될 때 까지 체결
