데크플레이트(Deck Plate) 슬라브 공법

1. 개요

 1) 철골조, SRC조 건축물에서 철골보에 데크플레이트를 판개하고 철근 배근, 콘크리트를 타설하는 공법

 2) 하부 동바리가 필요없어 작업효율이 좋으며, 거푸집의 설치해체가 생략되어 공기 및 공사비 절감에 유리

 3) 층고에 제한이 없이 시공가능



2. 데크플레이트(Deck Plate)의 종류

 1) 거푸집 데크플레이트 : 거푸집재의 용도로만 사용됨

 2) 구조 데크플레이트 : 데크플레이트 자체로 구조체 역할

 3) 합성 데크플레이트 : 콘크리트와 일체로 구조체 역할

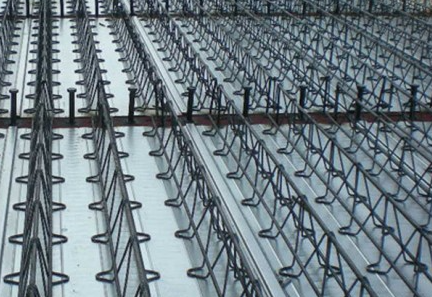

 4) 철근 일체형 데크플레이트 : 데크플레이트와 트러스형 철근 일체화



3. 시공순서

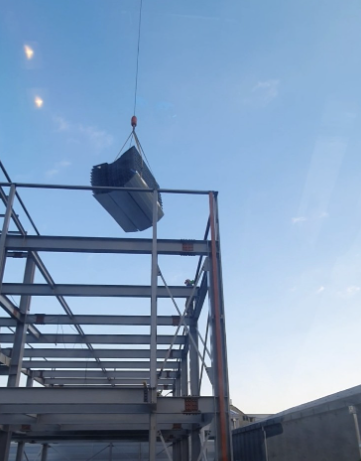

 1) 운반 및 양중

 2) 데크플레이트 판개 : 데크플레이트 단부를 철골 보에 30~50mm 걸치도록 설치

 3) 철골 보와 접합용접 : 아크 용접 또는 모살용접으로 데크플레이트 고정

 4) 스터드볼트 용접 및 철근배근

 5) 콘크리트 스토퍼(Concerete Stopper) 설치 : 데크플레이트의 최종 단부에 철판으로 스토퍼 설치

 6) 콘크리트 타설



4. 시공시 유의사항

 1) 데크플레이트 판개 후 태그 용접을 통해 데크판의 이동 및 추락사고 방지

 2) 철골 보 걸침 길이 준수

 3) 아크용접, 스터드볼트 자동용접 시 하부 불티로 인한 화재사고 예방 조치

 4) 우천, 강풍 시 작업중지
