1. 개요
1) 지반조사라 함은 건축물의 토공사 및 기초공사에 필요한 자료를 얻기 위해 실시하는 조사를 말함
2) 토공사를 합리적이고 경제적으로 설계하는데 필요한 조사임
2. 지반조사의 목적
1) 계획부지 지반의 성층상태 조사 및 지하수위 파악
2) 기초공학적 지반특성 파악을 통한 토목공사의 경제적 설계 및 시공 안전 확보
3) 현장 주변구조물 및 지하매설물 보호
3. 지반조사 단계별 내용 및 방법
1) 예비조사(계획수립 단계) : 문헌, 공사, 재해, 기상기록 등 자료수집
2) 본조사(기본설계 단계 및 실시설계 단계) : 지층분포, 지질구조, 원지반의 공학적 특성 등 파악
4) 보완조사 (추가조사) : 시공중 예상치 못한 지반변화 또는 계측결과 이상시 추가로 실시
4. 지반조사 방법
1) 지하탐사법 : 짚어보기, 터파보기, 물리적 탐사법
2) 관입시험(사운딩, Sounding)
가) 표준관입시험 : 63.5kg 해머를 76cm 높이에서 자유낙하 시켜 30cm 관입할 때 타격횟수 측정
나) 베인테스트(Vane test) : 보링구멍에 십자형 베인테스터를 박아 회전시켜 점토의 점착력 판별
다) 콘(Cone) 관입시험 : 원추형 콘을 관입할 때 저항력 측정

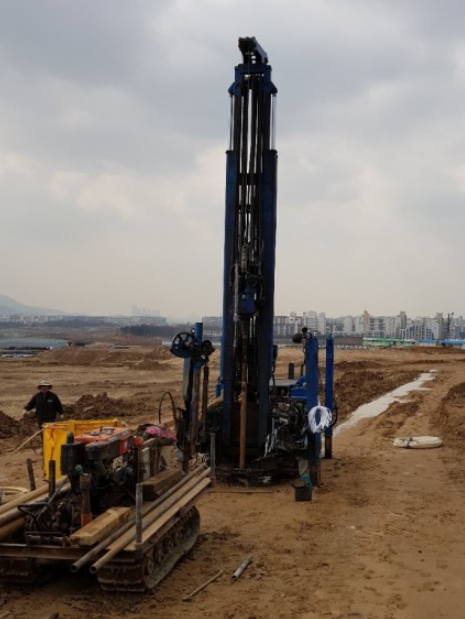

3) 보링(Boring)
가) 오거보링
나) 수세식 보링 : 깊이 30m 이내의 연질층에 사용, 내관 끝에 충격을 주면서 물을 분사해 흙을 배출
다) 충격식 보링 : 비트의 상하충격으로 토사와 암석을 파쇄
라) 회전식 보링 : 비트를 회전시켜 천공
4) 샘플링(Sampling)
가) 교란 시료 : 흐트러진 상태의 시료 채취, 표준관입시험의 샘플러로 얻는 방법이 가장 대표적임
나) 불교란 시료 : 흐트러지지 않은 상태의 시료 채취
5) 토질시험(Soil test)
가) 물리적 시험 : 함수비, 비중, 액성한계, 소성한계
나) 역학적 시험 : 전단시험, 일축압축시험, 삼축압축시험, 압밀시험
6) 지내력 시험
가) 평판재하시험 : 기초 저면에 재하판을 놓고 하중을 가해 침하량 측정
나) 말뚝박기시험 : 시험말뚝을 10회 타격할 때 침하량을 평균값으로 사용하며 허용지내력을 추정할 때 사용
