철골 강접합과 핀접합의 차이





1. 강접합(모멘트접합) : 웨브와 플랜지를 접합한 형태로서 휨모멘트에 대한 저항을 가짐. 보와 기둥의 휨모멘트가 강성에 따라 분배

 1) 시공이 복잡하고 재료비 ↑

 2) 수평하중에 의한 휨모멘트를 보가 같이 부담

 3) 보의 단면적을 줄일 수 있어 고층 골조에 유리

 4) 거더와 기둥을 접합할 때 일반적으로 사용됨

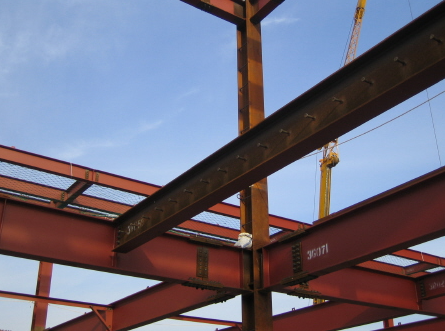

강접합 일반적인 접합방식



2. 전단접합(핀접합) :  : 웨브만 접합한 형태로 휨모멘트에 대한 저항령이 없어 접합부가 회전가능함. 따라서 기둥에는 전단력만 전달하므로 모멘트접합이라고 칭함

 1) 접합이 간단하고 재료비 절약 가능 → 거더와 거더, 거더와 빔의 접합방식으로 널리 사용됨

 2) 수직하중에 대해 보의 휨모멘트를 기둥에 전달하지 않음

 3) 보가 부담하는 휨모멘트의 크기가 크므로 부재의 단면적이 커지는 단점이 있음(경제성 ↓)

 4) 휨모멘트를 보가 분담하지 못하므로 골조의 강성이 줄어듬

핀접합의 일반적인 접합방식



강접합과 핀접합의 도면기호
