1. 개요
가. 갱폼은 Cage에 작업용 비계 및 작업발판을 일체화시켜 거푸집설치와 해체를 용이하게 하는 작업 시스템 폼으로 타워크레인을 사용하여 인양 및 해체작업을 실시
나. 갱폼의 모든 하중을 안전하게 인양할 수 있도록 안전율 5 이상의 부재를 사용

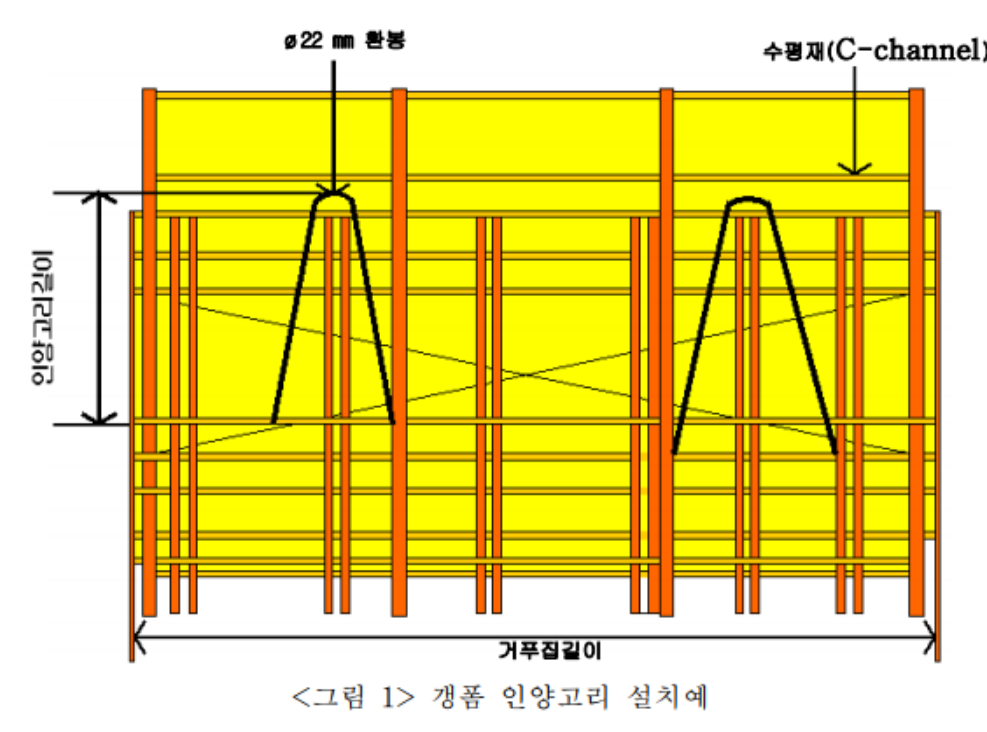

2. 갱폼 인양고리 상세
가. D22 환봉 용접부착 : D22 환봉(Round Stell Bar)을 U-밴딩하여 거푸집 상부 수평재(C-Channel)뒷면에 용접고정, 밴딩시 최소반경(R)은 1500mm이상으로 함
나. 1개소에 2Ea 이상 부착, 인양후크 정착길이 준수
1) 갱폼 6m 이상 : 인양후크 정착 길이 2m이상
2) 6m 미만 ~ 1.5m 이상 : 1.5m
3) 1.5m 미만 : 0.7m
4) 높은 발코니 폼 4m 이상 : 2m
5) 복도 발코니 폼 5m 이상 : 1.5m
3. 주의사항
가. 인양 시 전체 무게가 인양고리부분에 집중되므로 충분한 안전율 고려
나. 환봉 용접부위의 결함에 주의
다. 갱폼 해체, 인양, 설치시 반복적으로 충격을 받으므로 수시점검
라. 환봉용접시 수평재 교차점으로 용접길이 25mm 이상, 3point 이상 용접 확인
마. 철판이용 볼트체결 고정방식 추가 검토
