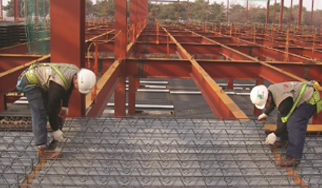

1. 데크 플레이트(Dedck Plate)란?
1) 데크 플레이트는 기존 슬라브 거푸집의 대안으로 사용하는 강재 기반의 판재임
2) 데크플레이트는 일반적으로 거푸집용과 구조용으로 분류되며, 바닥의 부하에 견딜 수 있는 강성과 내구성을 갖추고 있음
2. 데크플레이트 공법의 장점
1) 데크플레이트는 재래식 공법에 비해 시공이 간편하고 동바리가 불필요하여 콘크리트 타설 후 양생기간 동안 하부 공간 사용 가능함
2) 철근 사용량을 약 20% 절감가능하여 구조물의 자중 감소
3) 슬래브 두께를 줄일 수 있음
3. 데크플레이트 시공시 주의 사항
1) 데크플레이트 시공 전 추락재해를 예방할 수 있는 안전난간, 추락방지망 등의 안전조치를 선행해야 한다.
2) 데크플레이트는 자중과 작업하중을 고려한 단면 설계 및 중앙부 휨보강 등의 구조적 강성을 확보토록 설계하여야 하며, 설계대로 시공되는지 반드시 확인하여야 한다.
3) 강우, 강설, 강풍 등의 악천후 시에는 작업을 중지한다.
4) 용접이나 절단 작업 등으로 인한 불티가 비산할 수 있으므로 반드시 화재감시자를 하부에 배치하여야 한다.
5) 데크플레이트의 걸침길이는 50mm이상 확보되어야 하므로 시공상세도 작성시 해당 사항을 반드시 확인하여야 하며, 시공 후에도 확인하여 안전사고를 예방하여야 한다.
6) 데크플레이트 지점 간격이 3.6m 이내일 경우 데크플레이트의 걸침길이와 정착부위를 준수해야 한다.
가. 주근 방향으로 설치 시 보에 걸치는 길이 50mm 이상
나. 폭 방향으로 설치 시 50mm 이상
다. 폭 조절용 플레이트를 사용하는 경우 50mm 이상
라. 폭 조절용 플레이트를 사용하는 경우 50mm 이상
7) 데크플레이트 판개 후 용접하여 고정하여야하며, 용접에 누락이 없도록 확인하여야 한다.
8) 콘크리트 타설시 배관의 반복 진동/타격으로 인해 데크플레이트가 탈락되지 않도록 확인 및 조치하여야 한다.
9) 데크플레이트 판개가 완료되었다고 하더라도 타설 완료 전까지 철골 추락방지망은 해체하여서는 안된다.
