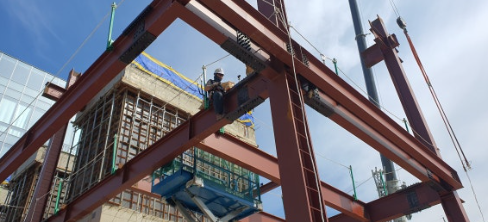

1. 철골 현장세우기의 시공순서
가) 자재반입 및 검수 : 철골 부재 현장 반입, 치수 일치 여부 및 손상 유무 확인
나) 기초 및 베이스플레이트 확인 : 앵커볼트의 위치 및 베이스플레이트의 수평도와 위치를 점검합니다.
다) 기둥 세우기 (Erection of Columns) : 기둥 세우기 후 임시고정
라) 보 및 가새 설치 : 기둥 간 보(Beam) 및 가새(Brace)를 설치하여 구조적 연계 확보
마) 임시 고정 및 정밀 조정 : 수직도와 평면 위치를 조정하고, 필요시 잭, 웨지, 턴버클 등을 이용하여 수직도 보정

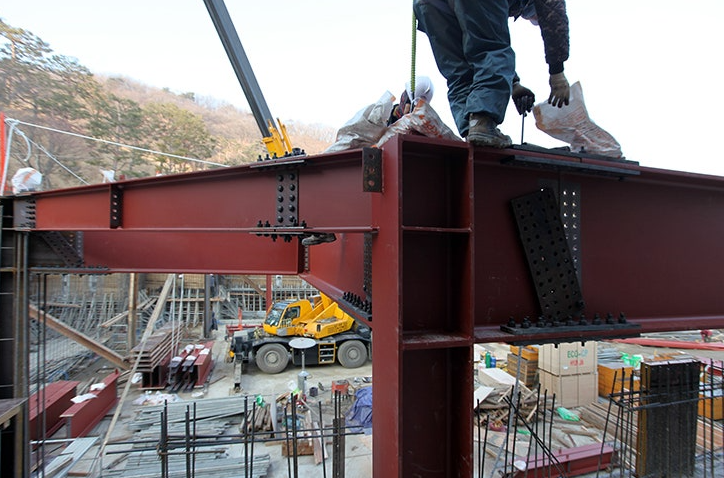

바) 최종 체결 및 용접 : 볼트 체결 또는 용접 작업을 통해 구조체 일체화
사) 측정 및 검측 : 수직도, 위치, 구조간 거리 등 주요 기준치 측정
2. 철골 세우기 기둥 수직도 허용오차 범위
가) 관리허용오차 : e ≤ H/1,000 또는 10mm
나) 한계허용오차: e ≤ H/700 또는 15mm
※ e = 오차범위
3. 철골 수직도 관리방안
가) 중간 단계 측정: 기둥 한 개 세울 때마다 또는 주요 프레임 설치 후 수직도 측정
나) 임시 고정 및 보강: 수직도 불량 발생 시, 턴버클, 와이어, 잭 등을 사용하여 교정
다) 순차 시공: 불균형 하중에 의한 휨을 방지하기 위해 대칭적이고 균형 잡힌 시공 순서를 유지
4. 수정 작업 시 유의사항
가) 가조립 후 수직도 점검 실시 : 본 조임 전 가조립 단계에서 수직도를 반드시 체크하여 교정
나) 고정 후 재측정 : 수정 후에는 반드시 수직도를 재측정하여 확인
다) 접합부 손상 주의: 볼트나 용접 부위가 손상되지 않도록 교정 작업 전 체결 상태를 점검하고, 교정 후 손상유무를 재확인
라) 와이어로프를 설치하고 턴버클로 수정하여 안전사고 예방
5. 수직도 측정 기둥의 선정 방법
가) 코너 기둥 (Corner Columns): 외주부의 최외곽 기둥을 선정
나) 특별히 세우기 정밀도가 요구되는 기둥 선정(EV Shaft 등)
6. 수직도 측정방법

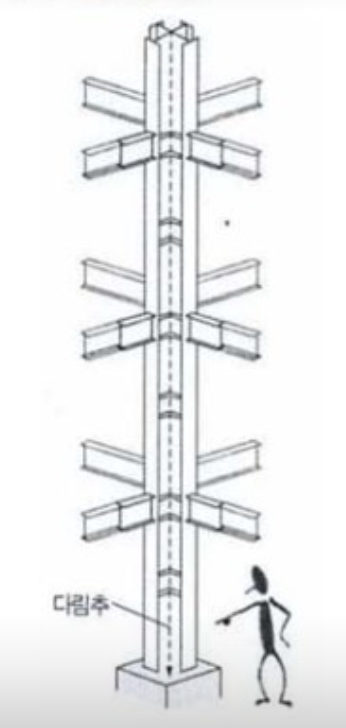

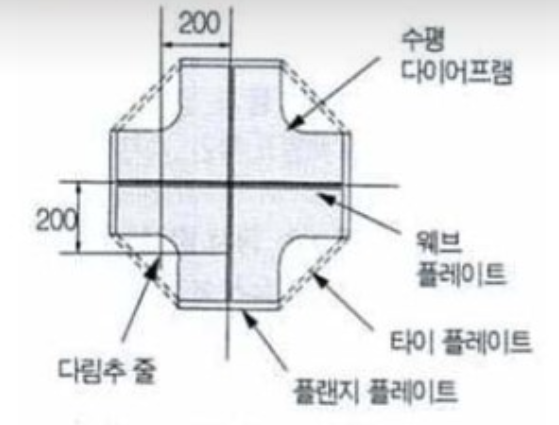

가) 다림추 방법 : 높이가 낮은 기둥 또는 임시 확인용, 바람의 영향을 받음

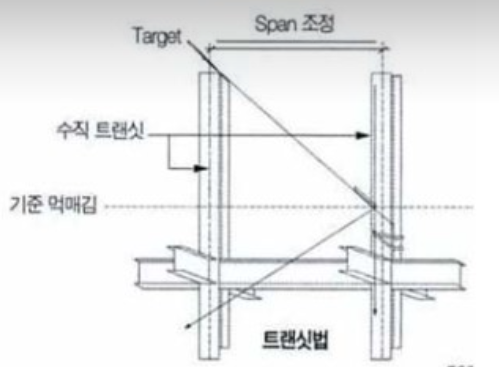

나) 트랜짓법

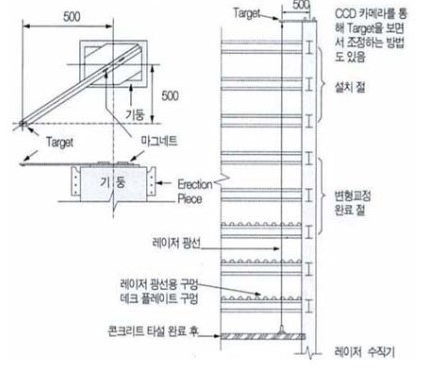

다) 레이저 트랜짓
