용접결함 개요
1. 용접결함은 재질의 변화, 변형, 수축, 잔류응력 등으로 발생
2. 접합부 강도 상실로 구조물의 내구성 저하 유발
용접결함시 문제점
1. 유효단면적 감소
2. 응력집중 및 증가
3. 허용응력 초과
4. 부재파괴
5. 유지보수비용 증가 및 공기지연
용접결함의 종류
용접결함의 발생원인
1. 용접속도 불량, 용접전류 부적정, 용접사 기능 미달, 예열조건 미검토
2. 용접재료 불량, 개선부 정밀도 물량, 아크스트라이크
용접결함 품질관리 방안
1. 자재관리 철저
1) 모재의 용접성 확인 : 탄소당량, 모재두께, 강종 등
2) 반입검사시 가공품질 확인 : 개선 가공면의 거칠기, 노치깊이, 각도, 형강, 스캘럽(Scallop 적정성 등)
3) 용가재 : 보관시 건조상태 유지
2. 인력관리
1) 용접사는 해당 작업에 2년 이상 경험자로 검증시험으로 확인된 자
3. 시공관리
1) 영하 20도 이하인 경우 용접금지
2) 모재 표면온도가 0도 이하일 경우 20도 이상 예열
3) 강설 및 우천시 용접작업 금지
4) 용접작업 전 건조상태 확인
5) 풍속 20m/s 이상일 경우 Co2 반자동 용접 금지
6) 풍속 10m/s이상일 경우 피복아크용접, 실드아크용접 금지
용접변형 개요
1. 용접변형은 구조물의 미관을 손상시킬 뿐만 아니라 초기변형이나 잔류응력으로 구조물의 강도를 저하시킴
2. 용접변형은 구조물의 설계치수를 변화시키거나 부재의 간단차를 발생시켜 절단 또는 교정과 같은 추가작업이 동반됨

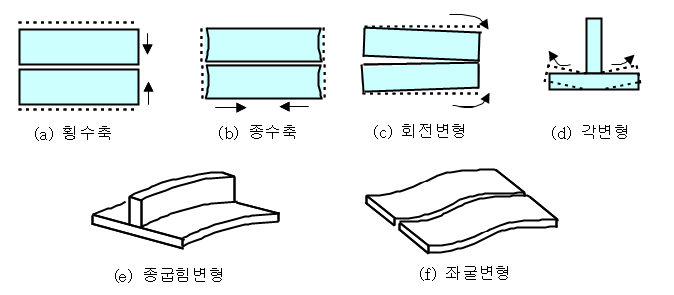

용접변형 종류 및 형상
1. 면 내 변형 : 종수축, 횡수축, 회전변형
2. 면 외 변형 : 각변형, 종굽힘변형
3. 좌굴변형
용접변형 발생원인
1. 용접잔류응력과 같이 고유변형도에 의해 발생됨
2. 용접부 형상에 의해 복합적으로 발생
1) 면내변형 : 수축에 의해 단부에 단차가 발생(회전변형의 경우 입열용접의 차이로 인한 변형발생)
2) 면외변형 : 두께방향의 온도차에 의해 발생
3) 좌굴변형 : 용접중의 과도변형과 용접에 의한 수축에 의해 발생
용접변형 방지대책
1. 용접부 최소화
2. 이음부 위치 및 형상 변경
3. 용접 입열량 저감, 용접순서 및 용접법의 변경
4. 지그(치공구 사용)
