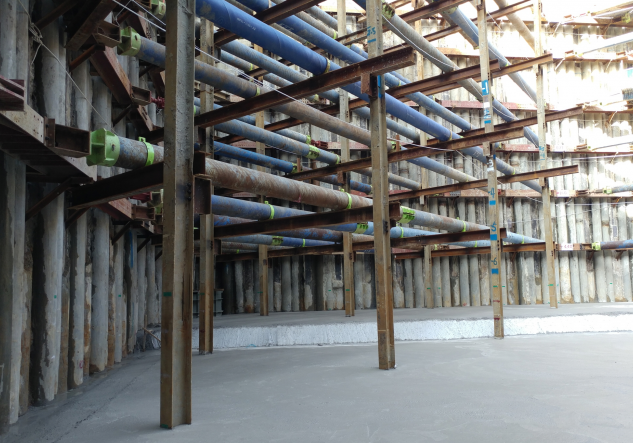

1. CIP(Cast In Place pile)공법 장단점, 설계 시공시 고려사항
1) 개요
로터리 보링기로 천공하여 안정액으로 공벽을 보호, 하단부터 시멘트 몰탈을 상승 주입 후 철근망 근입 및 자갈 충진하여 주열식 지중연속벽체를 형성
2) 장점
가. 저소음 저진동, 주변 지반침하가 적음
나. 말뚝과 주변지반의 마찰력이 증가하여 지지력 확보 가능
다. 시공심도가 깊어 히빙 방지 효과가 있음
라. 말뚝의 수직도와 강성이 커서 수밀성이 좋음
마. 연속벽체는 기초말뚝 및 내진벽 등 본구조물의 일부로 이용가능
3) 단점
가. 공기가 길고 공사비용도 증가됨
나. 공과 공사이의 이음부가 취약하여 별도의 차수공이 필요함
다. 굴착공 저부에 슬라임발생 우려
라. 지하수위가 높은 연약지반이나 전석층에서 시공성이 저하됨
4) 설계 및 시공시 고려사항
가. 보강근을 통해 운반 및 건입시 철근망의 변형방지
나. 밸런스프레임, 트랜짓 등을 이용하여 수직정밀도 확보 철저
다. 슬라임 처리를 철저히 하여 콘크리트 품질 확보
2. SCW(Soil Cement Wall)공법 장단점, 설계 시공시 고려사항
1) 개요
지반에 직접 시멘트 페이스트를 혼합하여 현장 콘크리트 pile을 연속시켜 지하연속벽을 형성하는 공법
2) 장점
가. 오버랩방식으로 차수성이 양호함
나. 압축강도가 다른 공법에 비해 강해 자체 토류벽으로 사용가능
다. 공기단축, 공사비 절감
라. 저소음 저진동, 주변 지반 피해가 적음
마. Soil wall 설치시 철근 보강이 가능하여 다목적으로 활용 가능
3) 단점
가. 시공 기술능력에 따라 품질 편차가 심함
나. 적용가능한 토질이 제한적임
다. 가시설 용도로 사용 후 철거가 곤란함
4) 설계 및 시공시 고려사항
가. 철저한 토질조사로 소일시멘트 배합비 결정
나. Soil 시멘트 강도 확보 철저
다. 근입장 깊이는 1.5~2m 유지
라. Augar 설치시 rod 수직도 확인을 철저히 하여 시공정밀도 확보
3. 슬러리월(Slurry wall) 공법의 장단점, 설계 시공시 고려사항
1) 개요
지중에 일정폭의 도랑을 굴착하고 현장 철근벽체를 연속 성형하여 굴착공사의 토류벽 및 영구벽으로 사용하는 공법
2) 장점
가. 주변 피해 최소화
나. 지하벽체로 사용가능
다. 벽의 접합부가 구조적 연속성이 있어 차수효과가 뛰어남
라. 강성이 커서 주변의 지반침하가 적음
마. 저소음 저진동 공법
바. 지질의 종류에 관계없이 적용 가능
3) 단점
가. 시공비가 고가이며 고도의 시공기술이 요구됨
나. 암반천공이 난해하고 품질관리가 어려움
다. 안정액의 처리가 곤란함
라. 대형 굴착기가 필요하므로 철저한 동선계획이 필요
4) 설계 및 시공시 고려사항
가. 시공시 굴착저면의 슬라임 제거를 철저히 해야함
나. 레미콘을 연속타설하며 패널의 수직도 및 연결상태를 확인해야함
다. 대형장비가 필요하고, 슬러리 처리를 위한 플랜트가 요구되므로 충분한 작업공간이 있을 경우에 적용가능
라. 연속벽 상단은 슬라임으로 인해 강도가 저하되므로 상단부 철거 후 재타설해야함
